LUMINAJA
Tradizione, memoria e innovazione
Luminaja è un’installazione interattiva che reinterpreta in chiave contemporanea uno dei simboli più identitari della città di Caltagirone: la storica Luminaria della Scala di Santa Maria del Monte.
La Scala di Santa Maria del Monte a Caltagirone, costruita nel 1606, è un monumento iconico di 142 gradini,
celebre per le sue alzate decorate con maioliche policrome. Diventa protagonista la sera del 24-25 luglio
(festa di San Giacomo) e 14-15 agosto (Ferragosto) con la “Scala Illuminata”, dove oltre 3.700 coppi d’olio
creano un disegno di fuoco.
Le necessità comunicative che hanno
portato alla realizzazione dell’opera
- Raccontare la Luminaria di Caltagirone
- Creare un archivio visibile delle opere
- Produrre uno strumento che permetta di
realizzare delle anteprime delle future
opere che verranno realizzate.
Concept
La Luminaria della Scala di Santa Maria del Monte rappresenta da oltre tre secoli uno degli elementi più iconici dell’identità culturale di Caltagirone.
Ogni anno, secondo una tradizione documentata fin dal Settecento, artisti e maestri disegnatori rinnovano la composizione luminosa seguendo regole precise, trasformando la scalinata in un grande arazzo di luce. Ogni disegno è parte di un archivio storico e visivo che racconta l’evoluzione della festa, della città e della sua comunità.
Il progetto è nato dal lavoro di digitalizzazione di una parte di questo archivio storico. Da qui ha preso forma l’idea di creare un dispositivo capace di riproporre fedelmente, in scala, la struttura della scalinata e di rendere fruibili i disegni storici attraverso un display luminoso non convenzionale.
Luminaja non sostituisce la Luminaria: la racconta. Trasforma la monumentalità della Scala di Santa Maria del Monte in un dispositivo narrativo che permette al pubblico di comprenderne la complessità, osservare il rapporto tra disegno, luce e architettura, e attraversare idealmente la memoria visiva di una tradizione secolare.
Ma il sistema non si limita alla conservazione del passato. Grazie alla natura digitale della piattaforma, Luminaja può diventare anche uno strumento di progettazione per il futuro. Attraverso una semplice evoluzione del software, artisti e progettisti possono utilizzare il modello per ideare, testare e visualizzare nuove composizioni luminose, verificandone l’effetto scenografico prima della loro realizzazione sulla scala monumentale.
Tradizione, memoria e innovazione dialogano così all’interno di un unico sistema capace di custodire il patrimonio storico della Luminaria e, allo stesso tempo, supportarne la continua evoluzione.
Descrizione tecnica

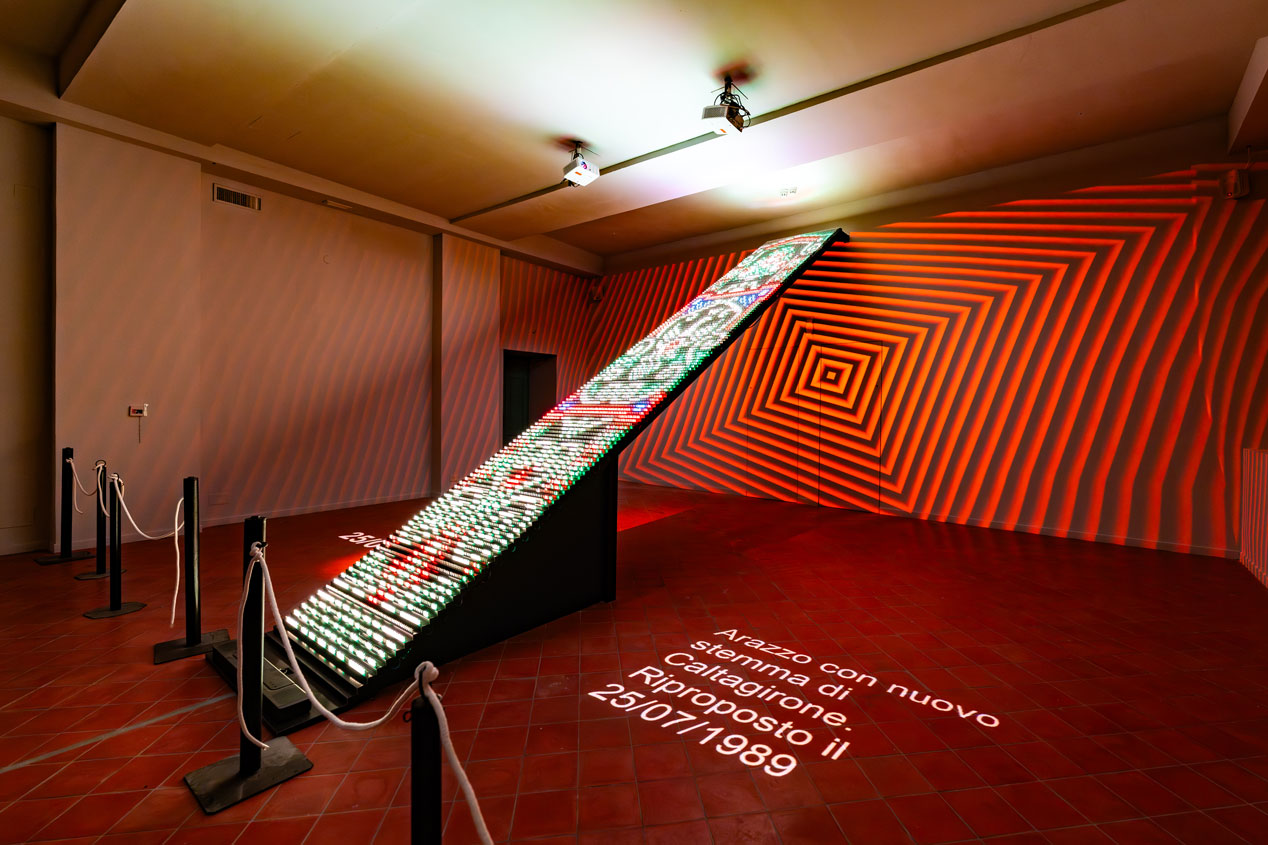

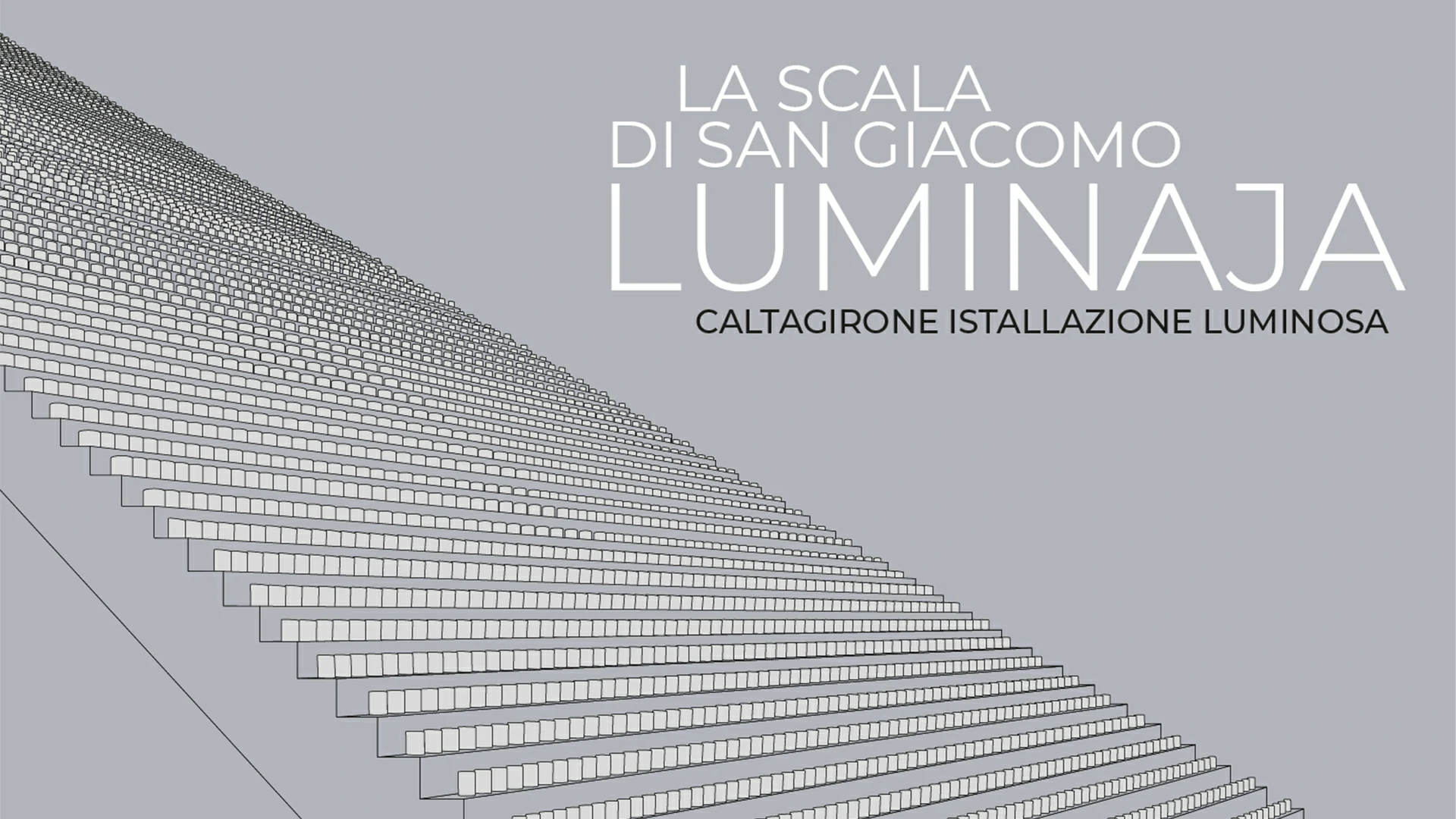

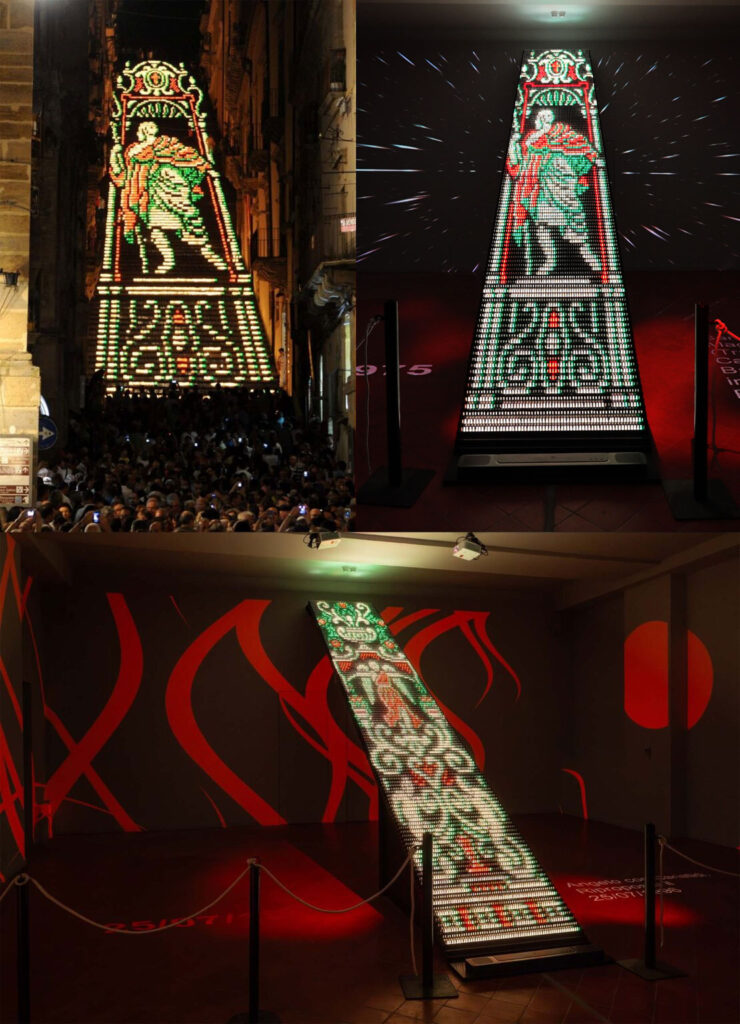

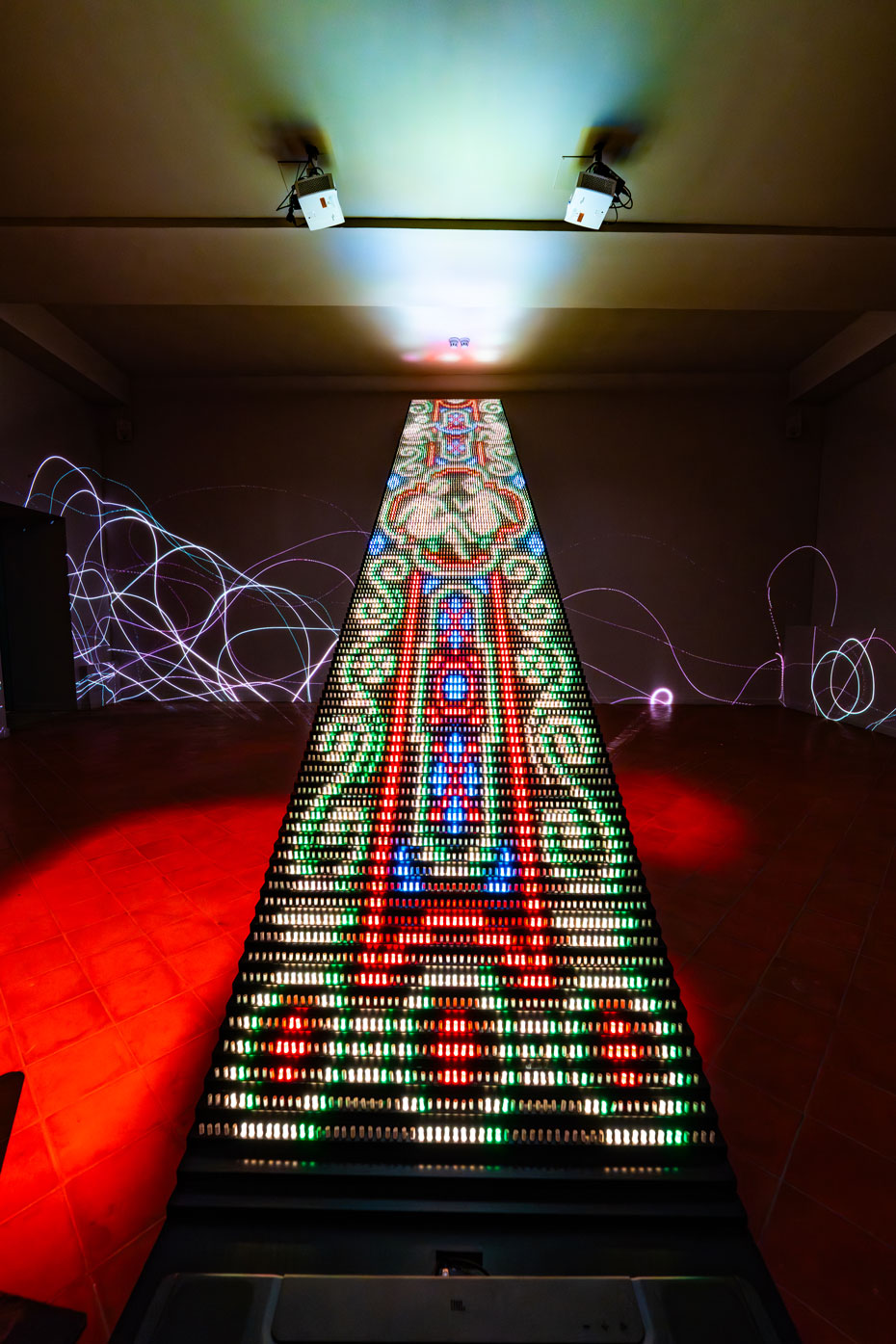

L’installazione riproduce in scala la Scala di Santa Maria del Monte attraverso una struttura in ferro progettata secondo proporzioni geometriche pensate per restituire la verticalità e l’impatto scenografico della scalinata reale.
La composizione luminosa rispetta la matrice tradizionale di disposizione dei lumini, mantenendo il rapporto tra gradini, punti luce e disegno complessivo della Luminaria.

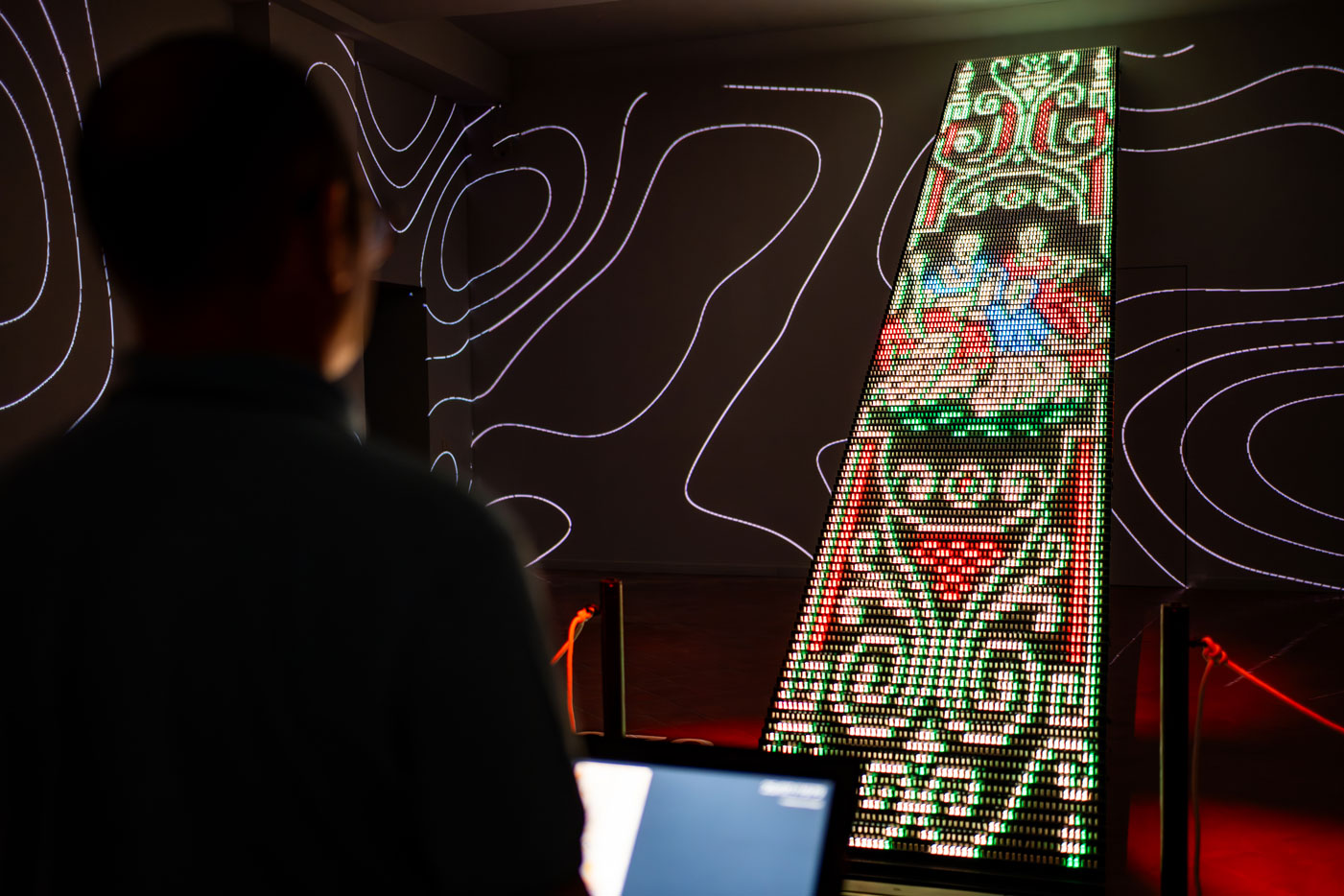

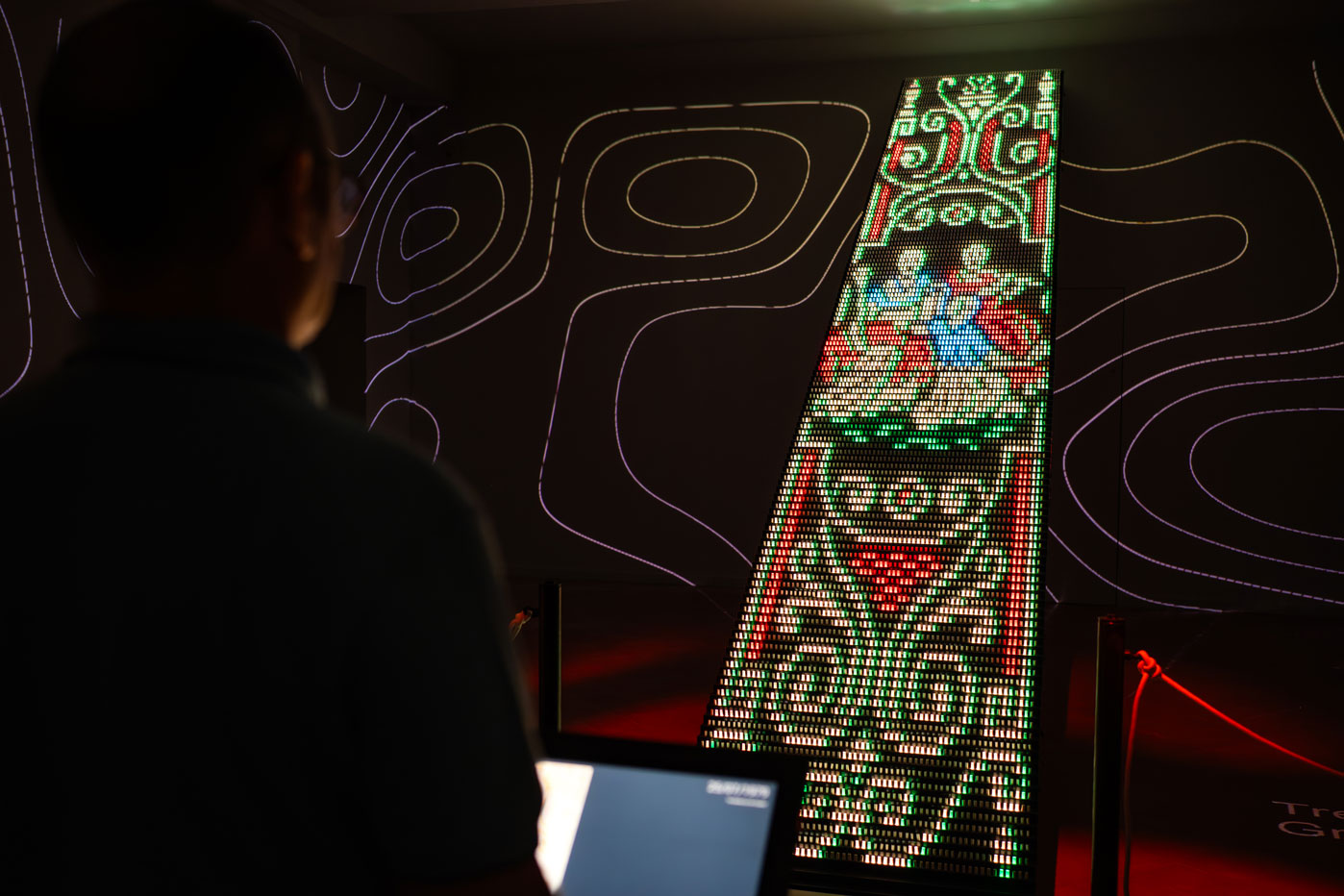

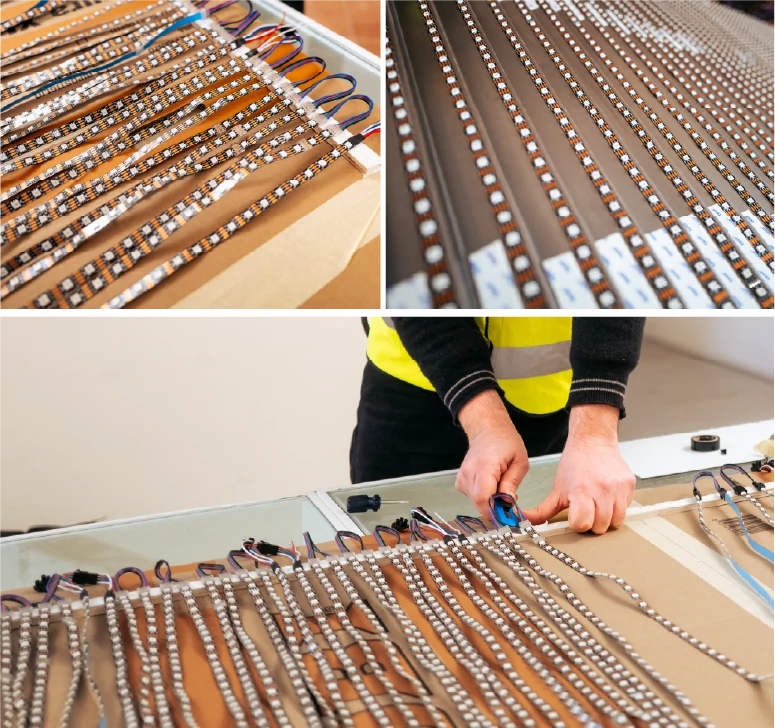

Ogni lume della composizione originale è associato a un punto luce LED programmabile. Il sistema è composto da 141 moduli corrispondenti ai gradini della scala e da matrici luminose da 61 punti LED per ciascun livello, così da consentire la riproduzione dinamica dei disegni storici digitalizzati.

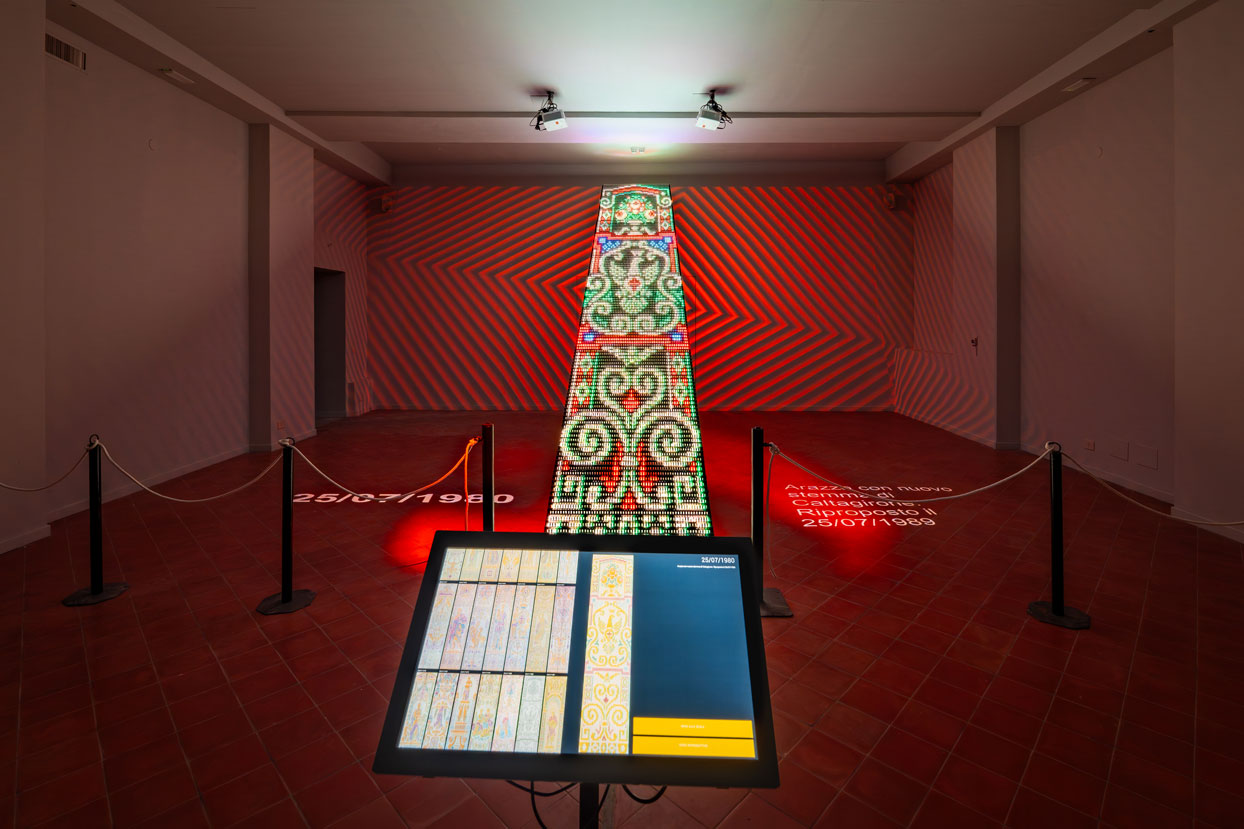

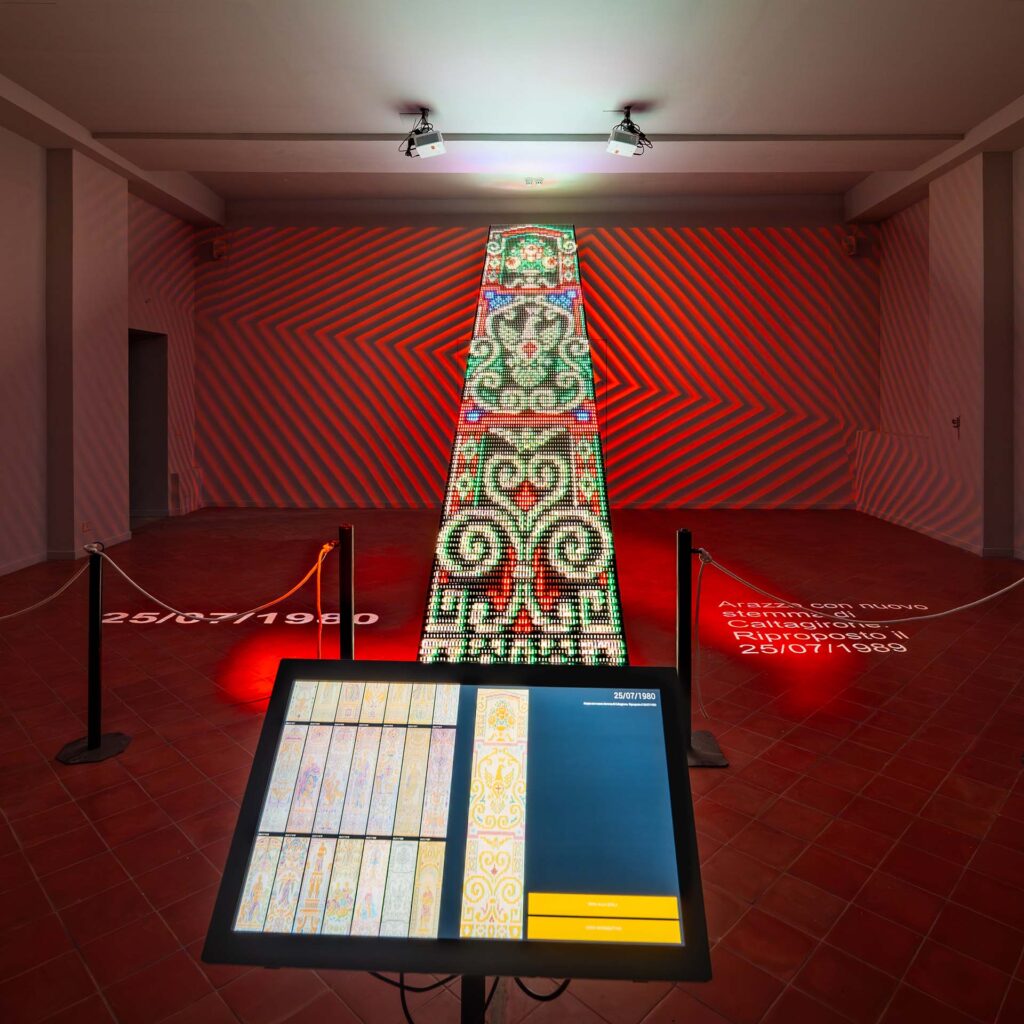

La selezione dei contenuti avviene tramite touchscreen, attraverso il quale il visitatore può scegliere i disegni storici da visualizzare e attivare le diverse sequenze luminose.
Il controllo hardware è gestito tramite Arduino GIGA, integrato con un software dedicato per la gestione delle sequenze, il caricamento dei disegni e la programmazione delle animazioni.

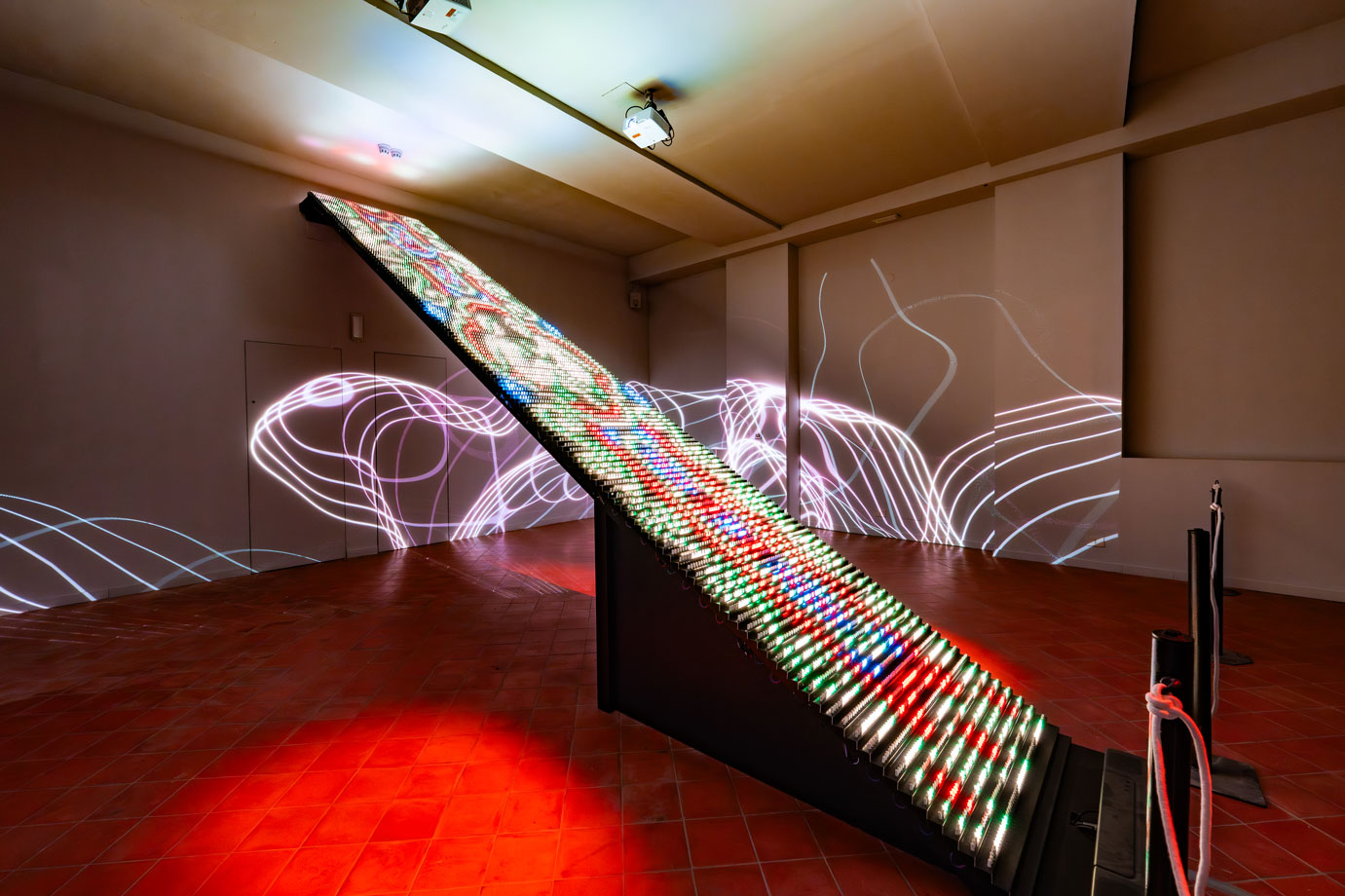

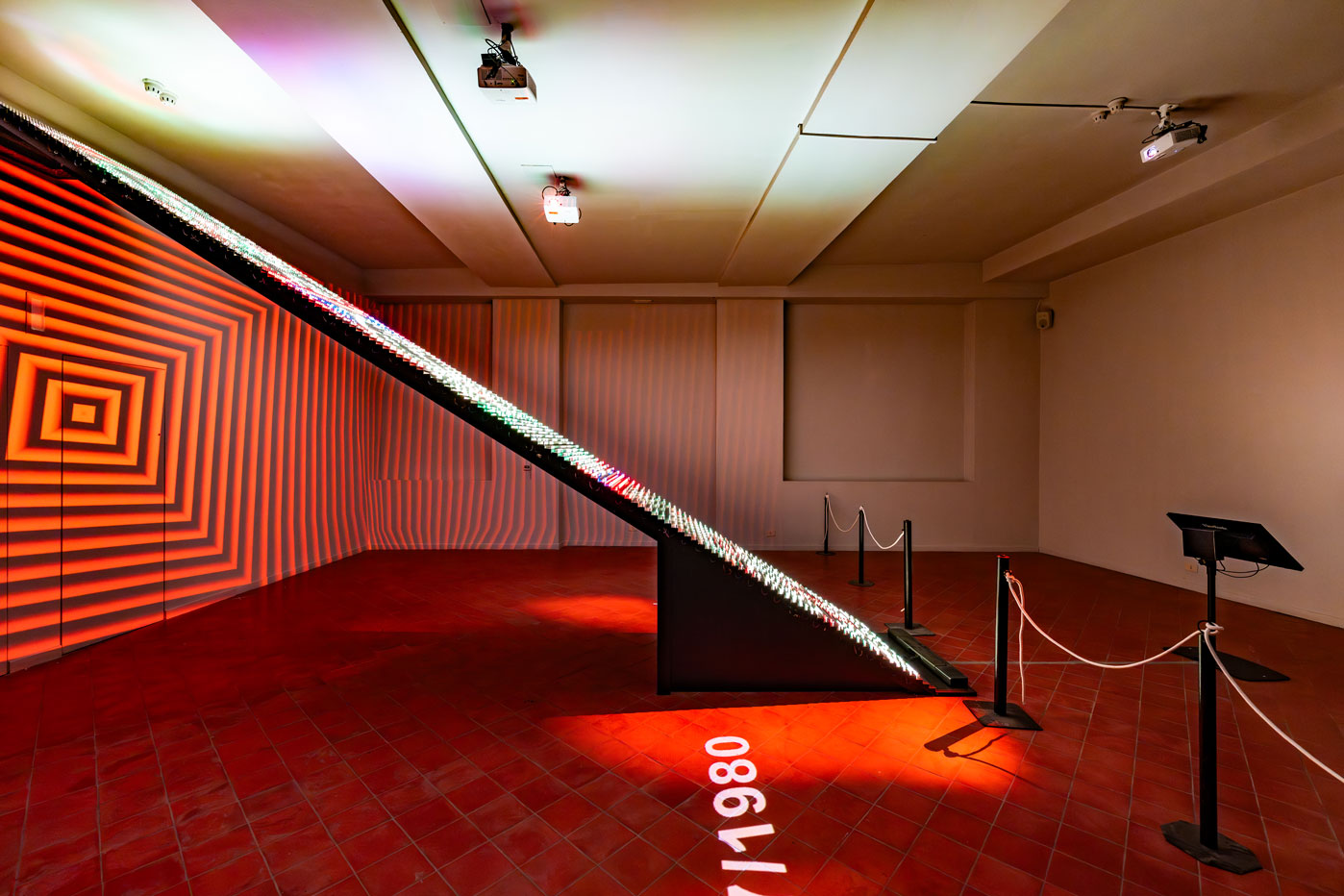

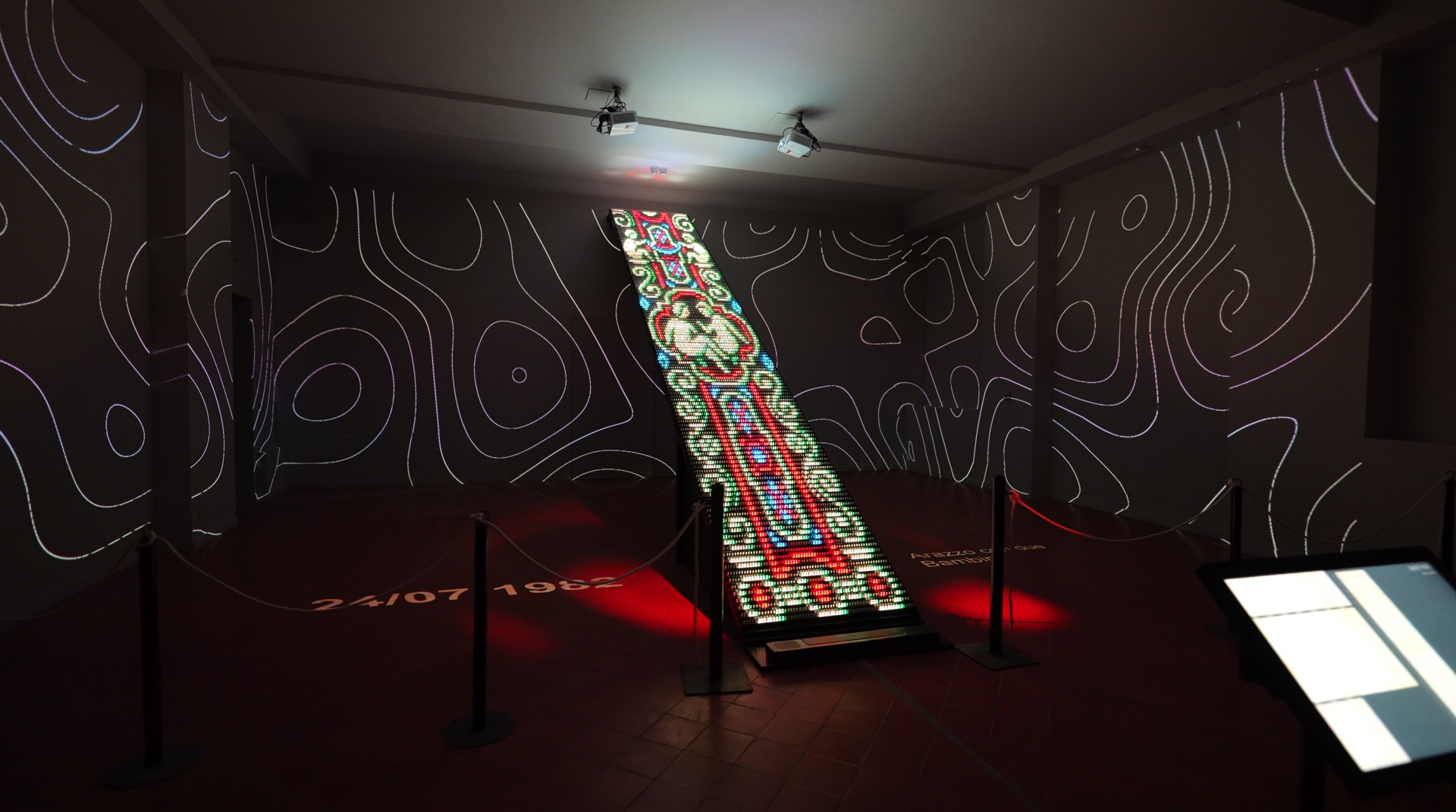

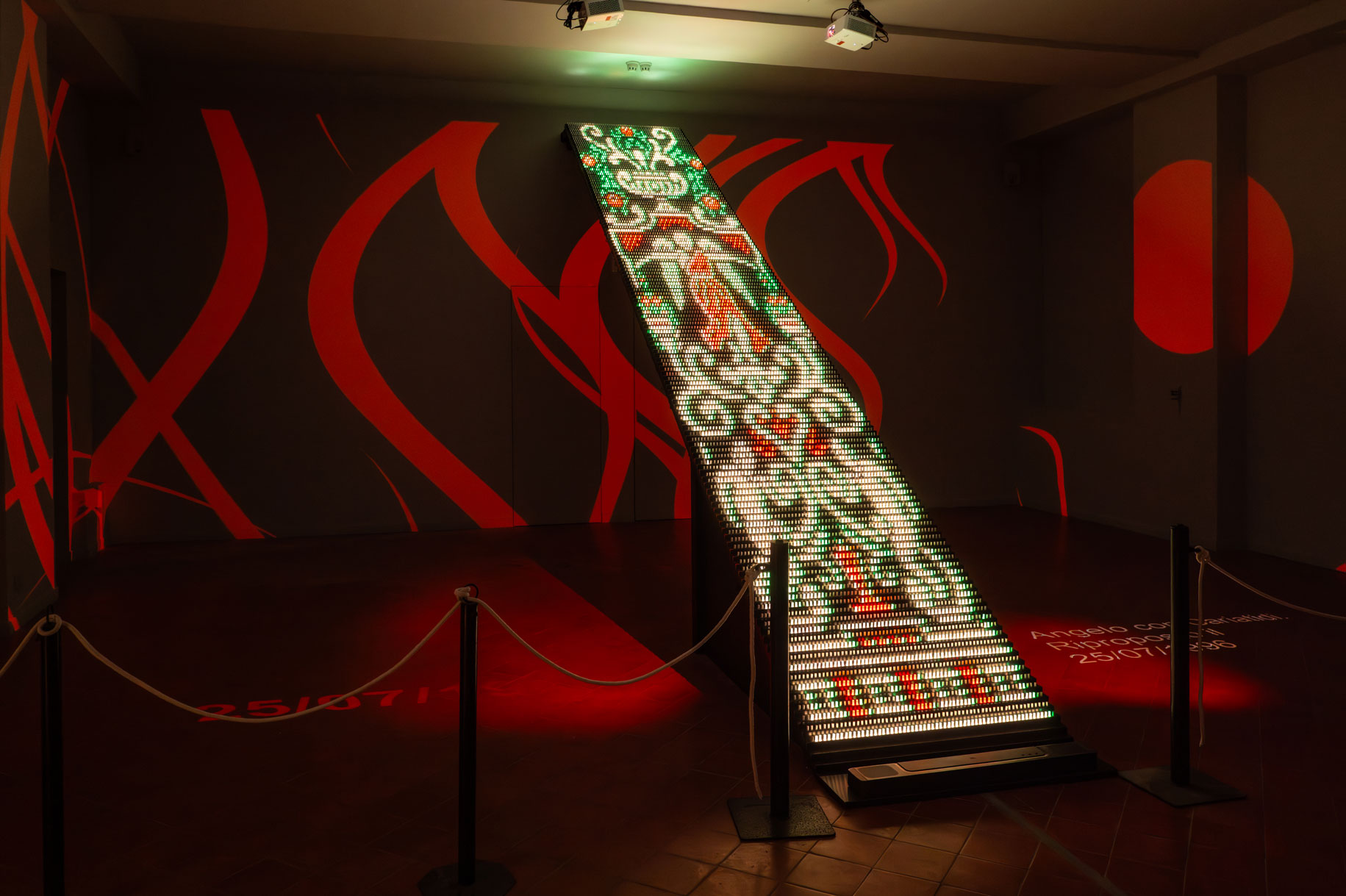

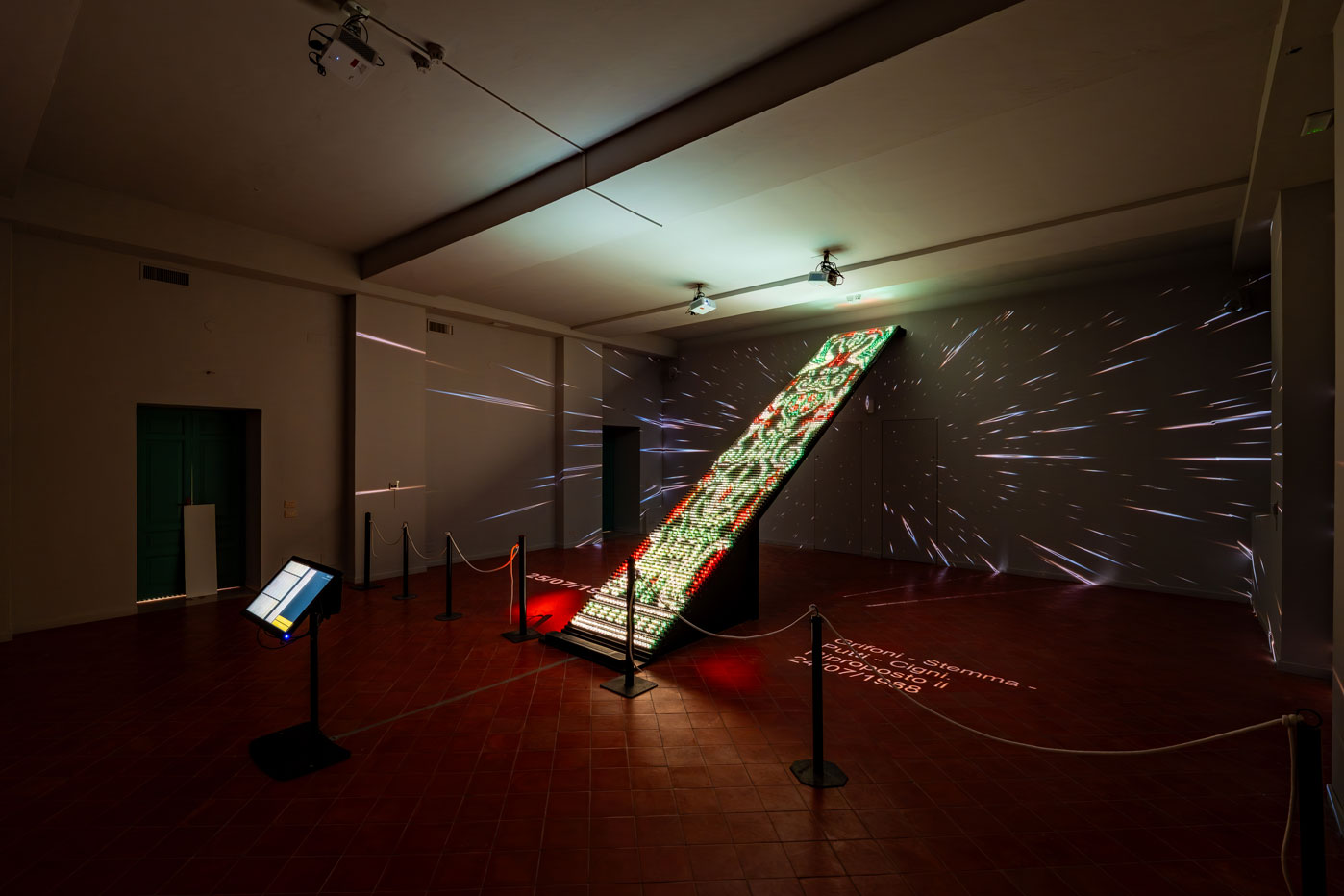

L’esperienza è completata da un sistema di tre proiettori che genera uno scenario visivo di background, amplificando l’effetto immersivo dell’installazione e restituendo al pubblico la dimensione monumentale e scenografica della Luminaria originale.
La struttura consente così di visualizzare, archiviare e riproporre nel tempo le composizioni storiche della Luminaria, trasformando l’installazione in un dispositivo espositivo, divulgativo e progettuale.
Software di digitalizzazione e controllo
Per Luminaja sono stati sviluppati due software dedicati, pensati per trasformare i disegni storici della Luminaria in matrici digitali leggibili dal sistema di controllo.

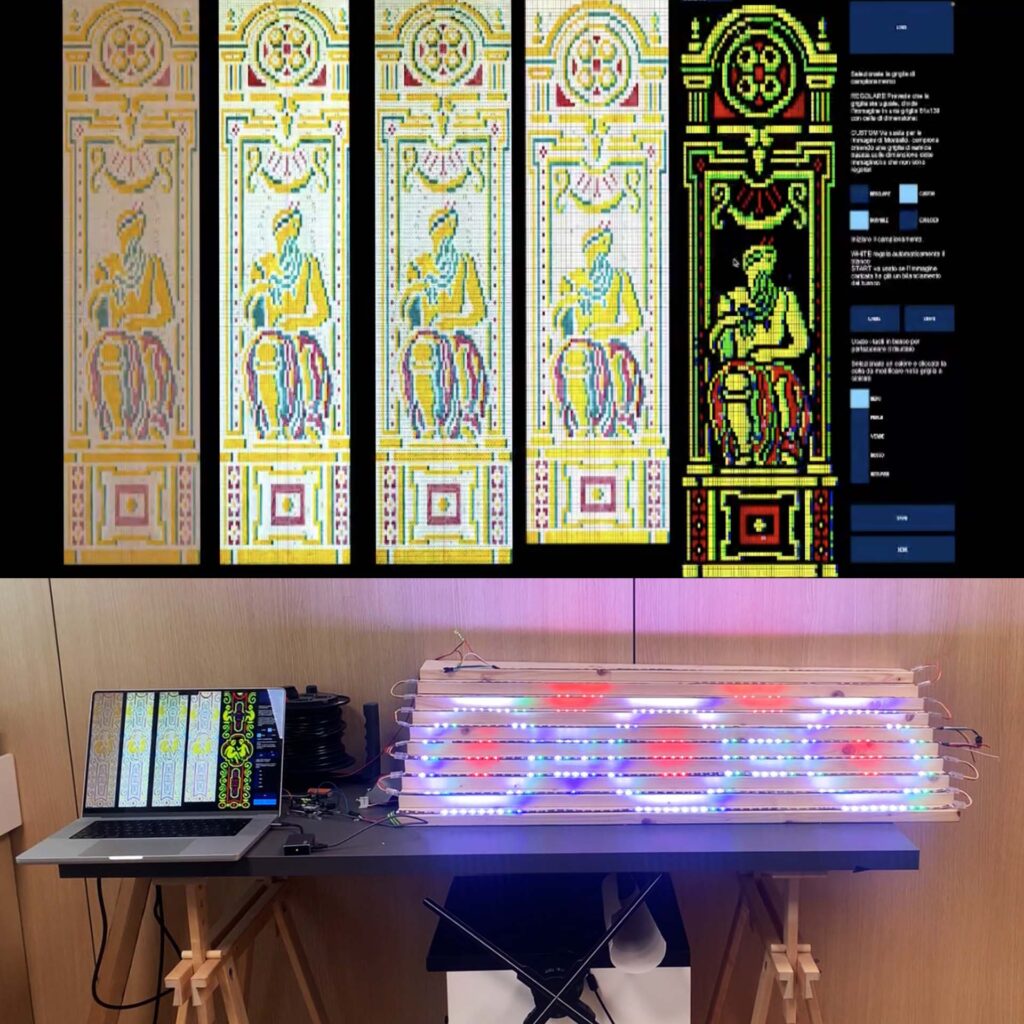

Il primo software è dedicato alla scansione e alla digitalizzazione delle matrici originali. A partire dall’immagine del disegno storico e dalla struttura della matrice 61 x 141, il sistema applica filtri di correzione colore, individua il punto mediano di ogni cella e compensa le possibili aberrazioni geometriche derivanti dai disegni realizzati a mano.
Per ciascun punto viene eseguito un campionamento cromatico su un’area di riferimento, calcolando una media colore che viene poi confrontata con la palette tradizionale della Luminaria, composta dai cinque colori base utilizzati nella Scala di Santa Maria del Monte. Il software restituisce così un codice colore coerente con la tradizione e associabile al relativo punto luce.
Il sistema prevede inoltre una fase di pulizia degli errori generati dalla scansione, utile a eliminare interferenze dovute ad appunti, segni a matita o imperfezioni presenti nei disegni originali. Il creatore può intervenire manualmente su ogni singolo punto della matrice, correggendo eventuali discrepanze prima della validazione finale.
Una volta completata la digitalizzazione, la matrice può essere testata direttamente sulla scala luminosa. Se il risultato è corretto, il software salva sia il riferimento visivo sia un file testuale contenente le informazioni cromatiche necessarie al sistema Arduino per riprodurre il disegno sulla struttura fisica.

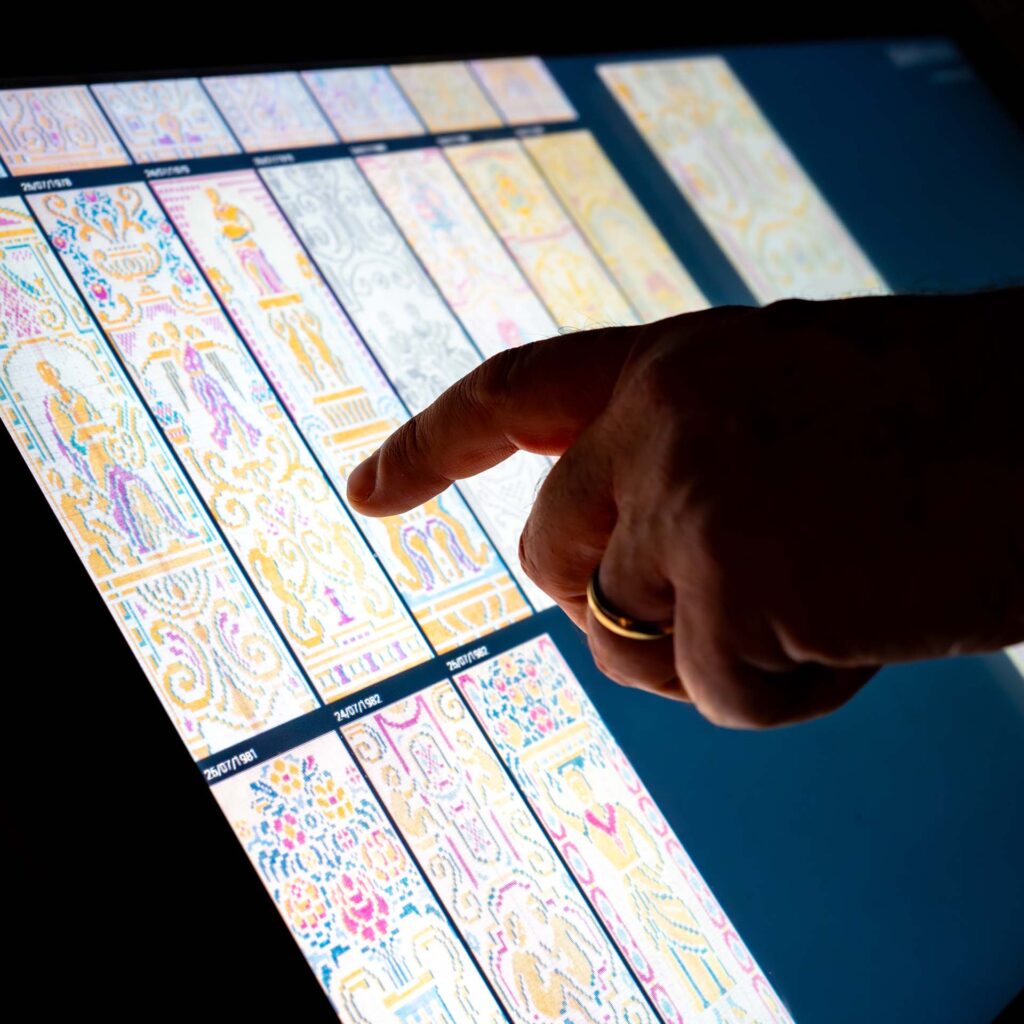

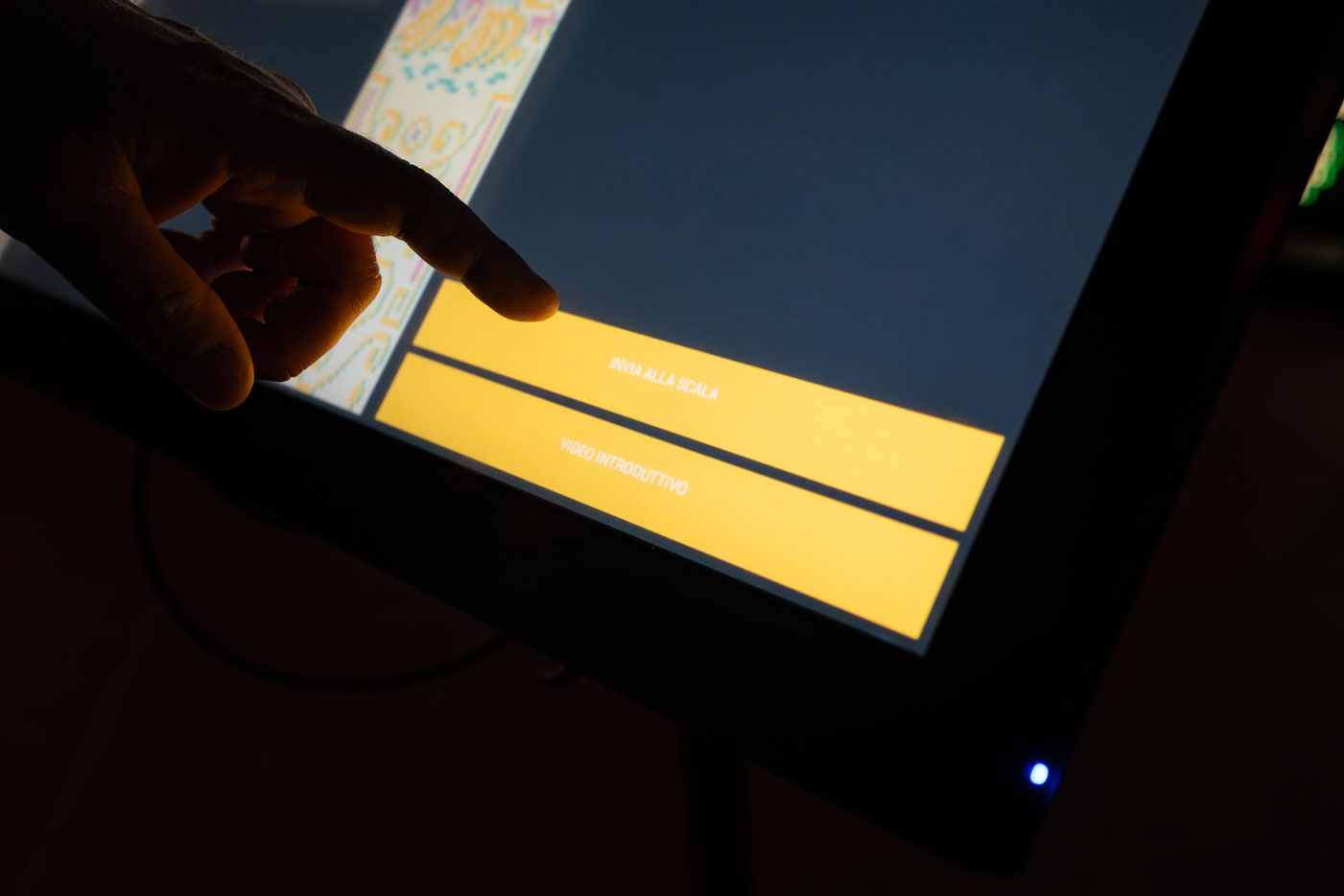

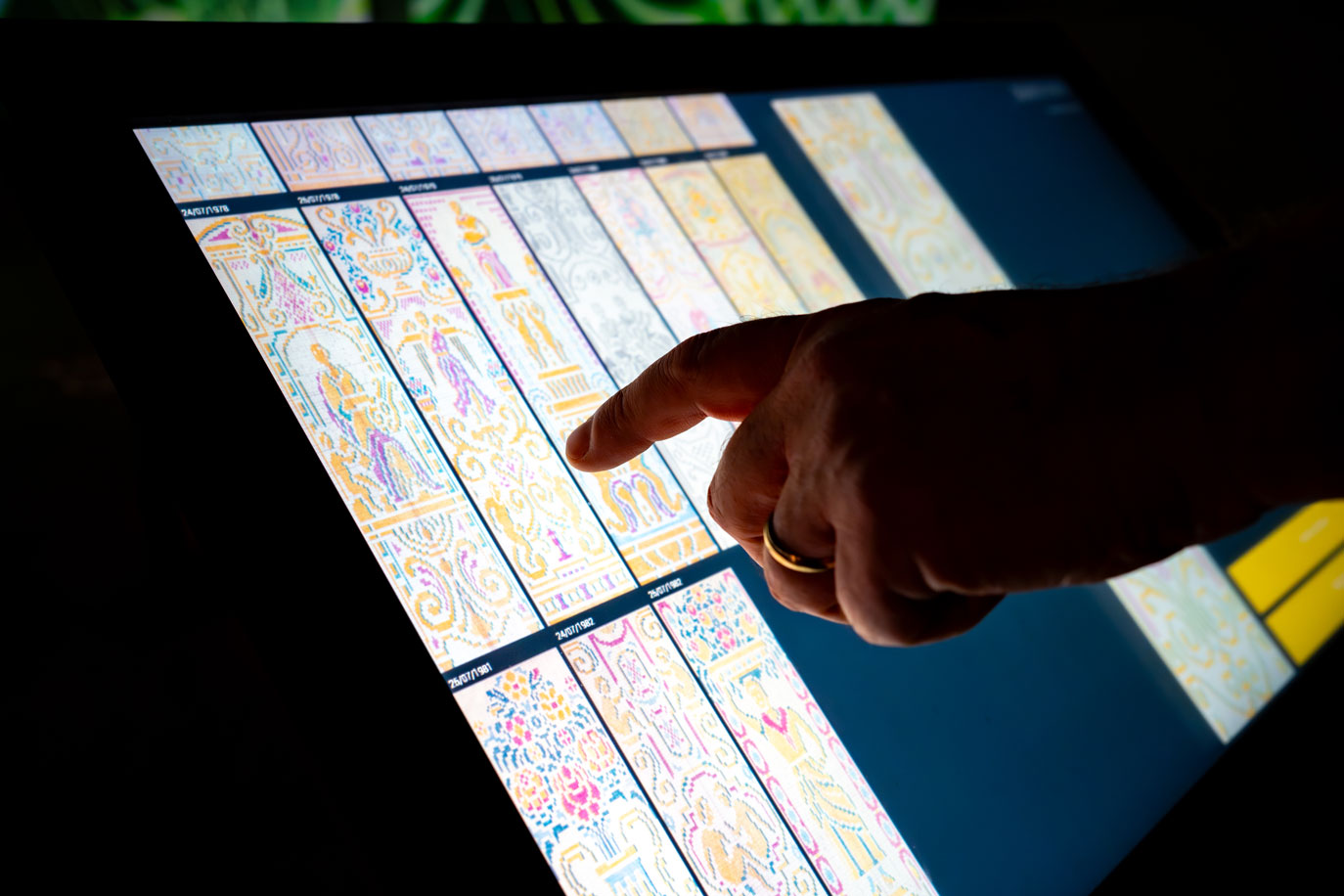

Il secondo software è dedicato alla fruizione e al controllo dell’installazione. I contenuti digitalizzati vengono caricati in un’interfaccia touchscreen e mostrati attraverso una griglia di immagini. Il visitatore può selezionare un disegno storico, visualizzarne le informazioni e, quando previsto, inviare la matrice al sistema Arduino, attivando la composizione luminosa sulla scala.
In questo modo Luminaja non è soltanto una riproduzione in scala della Luminaria, ma un dispositivo capace di conservare, interpretare e rendere nuovamente fruibile un archivio storico attraverso un sistema digitale interattivo.
Ricerca scenografica e qualità della luce
Uno degli aspetti più delicati del progetto ha riguardato la restituzione dell’effetto luminoso caratteristico della Luminaria originale.
La struttura è stata progettata per riprodurre la verticalità della Scala di Santa Maria del Monte e il rapporto visivo tra i singoli punti luce che compongono il disegno. Fin dalle prime fasi di sviluppo è emerso come la semplice emissione luminosa dei LED non fosse sufficiente a restituire la percezione dei tradizionali lumini ad olio utilizzati nella manifestazione storica.
Per questo è stato avviato un processo di sperimentazione finalizzato alla ricerca di una soluzione capace di diffondere la luce in modo più morbido e uniforme, avvicinandosi all’effetto della fiamma filtrata attraverso le tradizionali carte colorate.

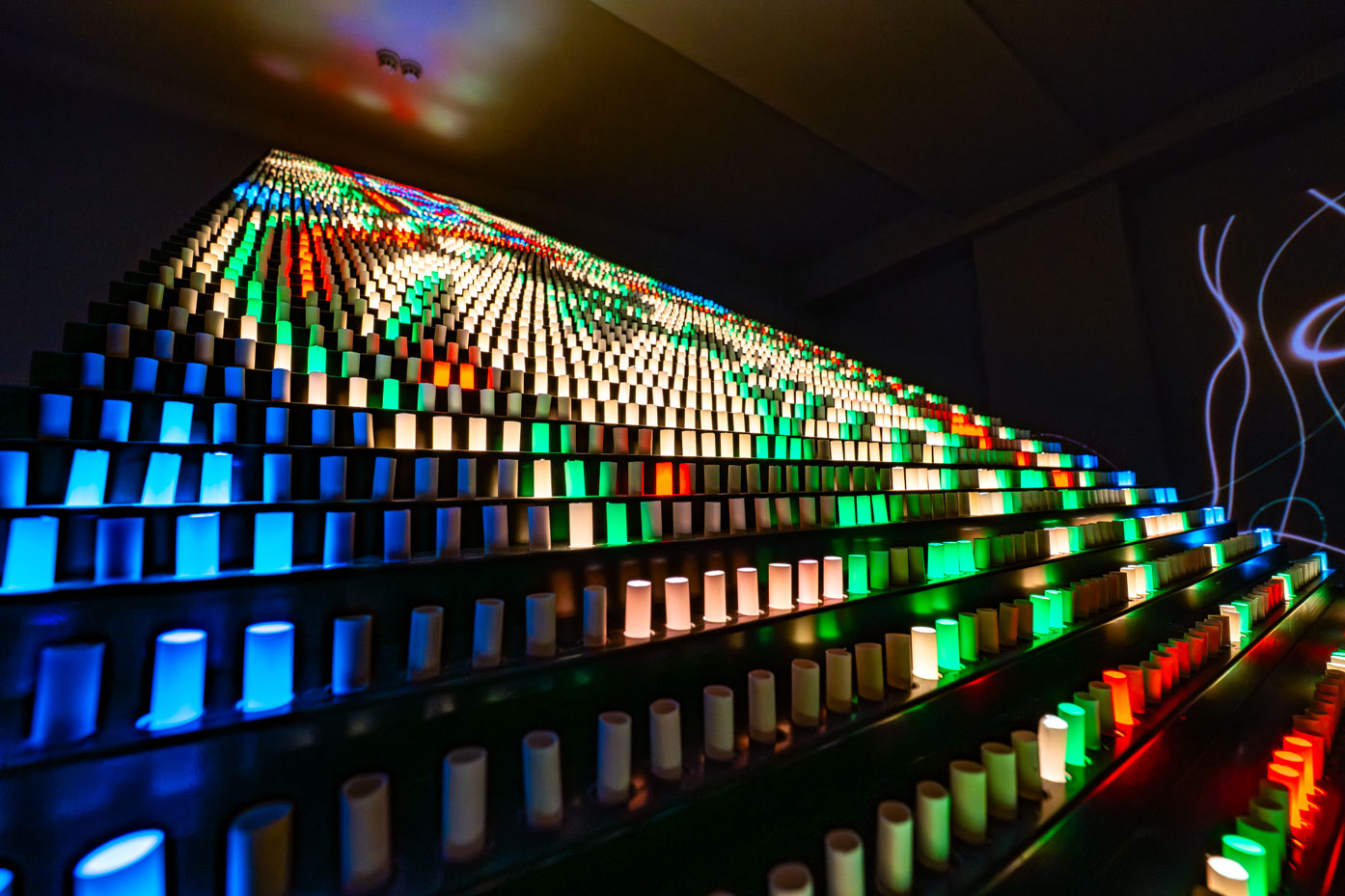

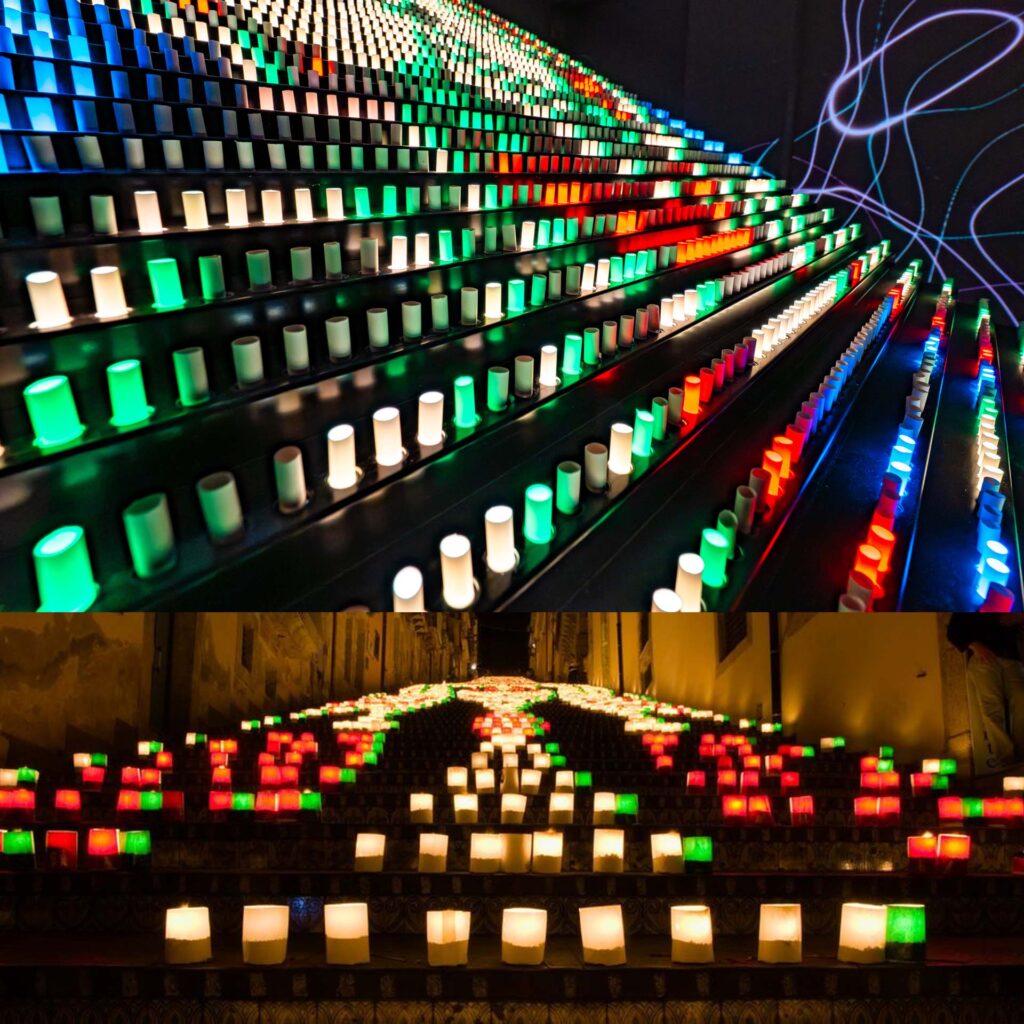

Dopo diverse prove su materiali e sistemi diffusori, la soluzione definitiva è stata individuata nell’utilizzo di elementi diffusori realizzati con guaina termorestringente bianca, capaci di garantire una distribuzione luminosa omogenea e una resa visiva particolarmente vicina a quella della Luminaria reale.
Questo accorgimento ha permesso di trasformare la matrice LED da semplice dispositivo elettronico a vera e propria reinterpretazione in scala dell’effetto scenografico che da secoli caratterizza la festa di San Giacomo.
